Технические характеристики заземлителей, производимых ООО «ВОЛЬТ-СПБ»

12.08.2025

Технические характеристики как заземлителей, так и заземляющих проводников строго регламентированы нормативно-технической документацией. Минимальные размеры заземляющих электродов обусловлены коррозионной стойкостью и механической прочностью. Применение заземлителей и заземляющих проводников, не удовлетворяющих требованиям, которые будут рассмотрены далее, может привести к их преждевременному разрушению из-за коррозии или механических воздействий (например, ударных при протекании тока короткого замыкания или термического воздействия от нагрева током короткого замыкания).

Это может способствовать сокращению срока службы заземлителя и нарушению функциональности заземляющего устройства, что, в свою очередь, приводит к ухудшению требований электробезопасности и к возможному повреждению заземляемого оборудования.

Главными регламентирующими документами при выборе материалов и размеров заземлителей и заземляющих проводников являются:

  • Правила устройства электроустановок ПУЭ. Издание седьмое;

  • Технический циркуляр № 11/2006. О заземляющих электродах и заземляющих проводниках;

  • ГОСТ Р МЭК 62561.2-2014. Компоненты систем молниезащиты. Часть 2. Требования к проводникам и заземляющим электродам;

  • ГОСТ Р 50571.5.54-2024/МЭК 60364-5-54:2021. Электроустановки низковольтные. Часть 5-54. Выбор и монтаж электрического оборудования. Заземляющие устройства и защитные проводники;

  • ГОСТ Р 58882-2020. Заземляющие устройства. Системы уравнивания потенциалов. Заземлители. Заземляющие проводники. Технические требования.

Рассмотрим подробнее каждый из них.

Правила устройства электроустановок ПУЭ. Издание седьмое

Наименьшие размеры заземлителей и заземляющих проводников, проложенных в земле, определяются согласно Таблице 1 (таблица 1.7.4, ПУЭ):

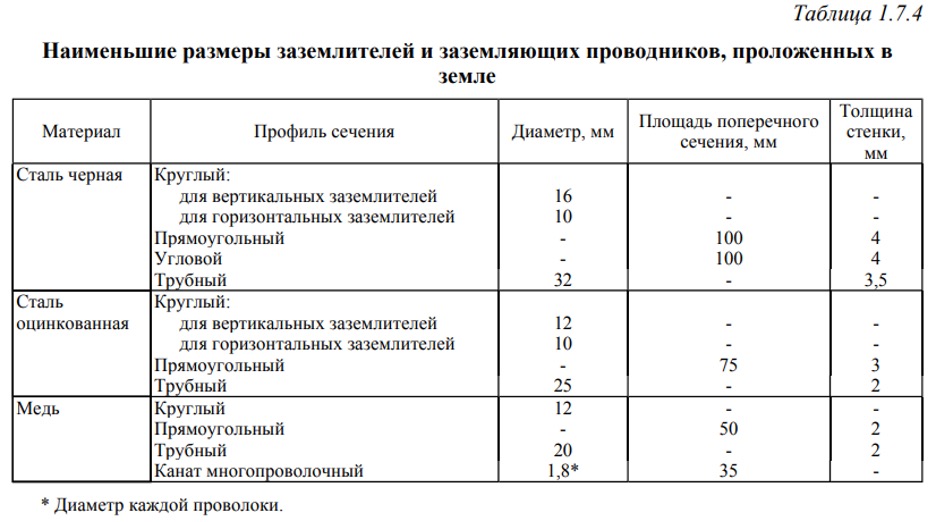

Таблица 1. Наименьшие размеры заземлителей и заземляющих проводников, проложенных в земле

Согласно Таблице 1 возможными материалами, из которых могут быть изготовлены заземлители и заземляющие проводники, являются сталь черная, сталь оцинкованная и медь. В зависимости от профиля сечения ПУЭ также регламентирует минимальные диаметр, площадь поперечного сечения и толщину стенки заземлителей и заземляющих проводников.

Технический циркуляр №11/2006. О заземляющих электродах и заземляющих проводниках

Целью настоящего циркуляра (введен в действие 16 октября 2006 года) является разъяснение по выполнению ряда требований главы 1.7 ПУЭ для приведения их в соответствие с новыми международными требованиями, регламентируемыми стандартом МЭК 60364-5-54 в публикации 2002 года, и в связи с поступающими запросами.

С выходом настоящего циркуляра подтверждается возможность использования расширенной, по сравнению с положениями главы 1.7 ПУЭ, номенклатуры заземляющих электродов и проводников, представленных на российском рынке.

Рассмотрим Таблицу 2 (таблица 1, Технический циркуляр №11/2006):

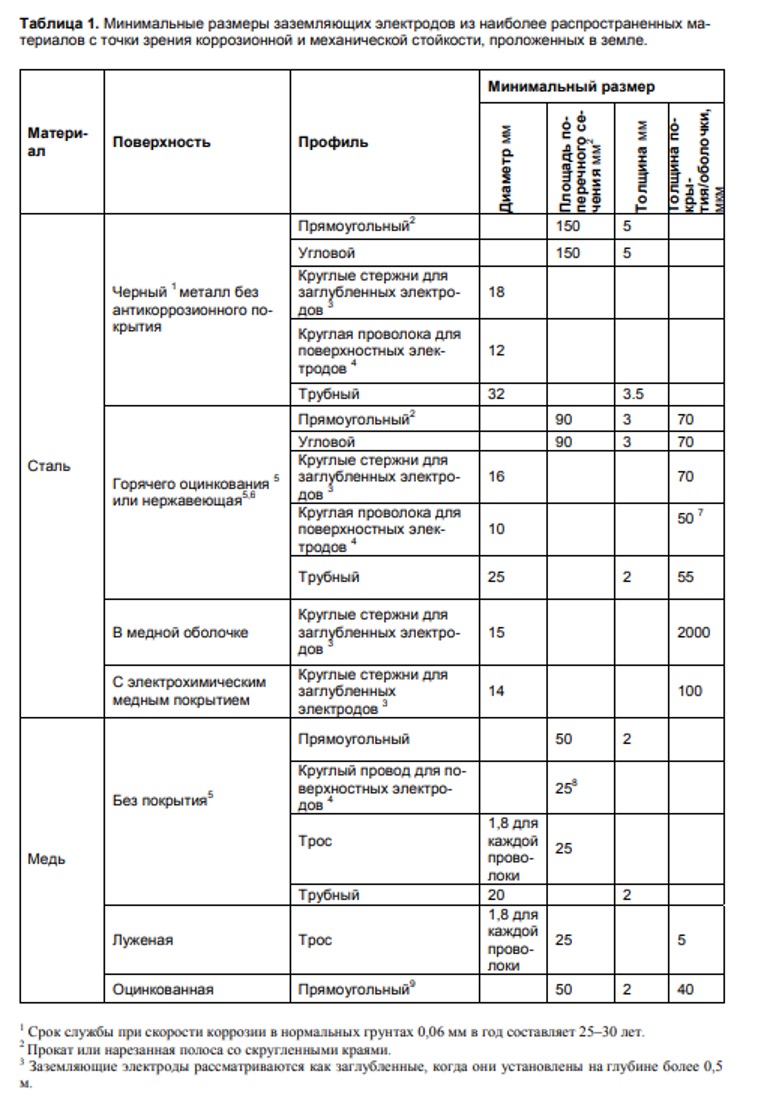

Таблица 2. Наименьшие размеры заземляющих электродов из наиболее распространенных материалов с точки зрения коррозионной и механической стойкости, проложенных в земле

По сравнению с ПУЭ ужесточились требования к размерам (диаметр, площадь поперечного сечения) заземлителей из оцинкованной и черной стали. В столбце «Поверхность» появилась нержавеющая сталь.

ГОСТ Р МЭК 62561.2-2014. Компоненты систем молниезащиты. Часть 2. Требования к проводникам и заземляющим электродам

Еще одним источником, регламентирующим требования к заземлителям и заземляющим проводникам, является ГОСТ Р МЭК 62561.2-2014 (введен в действие 1 января 2015 года):

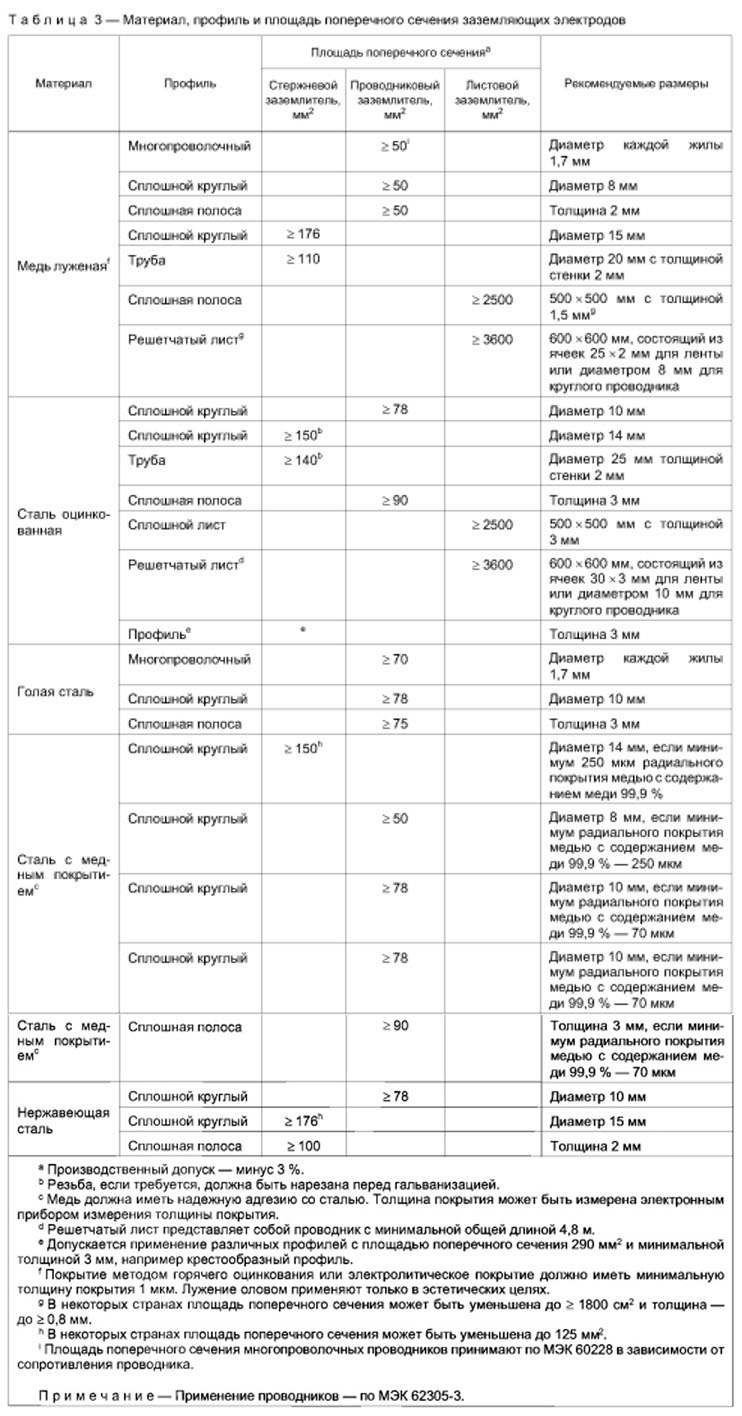

Таблица 3 (начало). Материал, профиль и площадь поперечного сечения заземляющих проводников

ГОСТ Р 50571.5.54-2024 (МЭК 60364-5-54:2021). Электроустановки низковольтные. Часть 5-54. Выбор и монтаж электрического оборудования. Заземляющие устройства и защитные проводники

Стандарт введен в действие 1 января 2015 года и идентичен международному стандарту МЭК 60364-5-54:2021 «Электроустановки низковольтные. Часть 5-54. Выбор и монтаж электрического оборудования. Заземляющие устройства и защитные проводники» (IEC 60364-5-54:2021 «Low-voltage electrical installations. Part 5-54. Selection and erection of electrical equipment. Earthing arrangements and protective conductors»).

В данном стандарте приведены требования к заземлителям, заземляющим проводникам, защитным проводникам и проводникам системы уравнивания потенциалов.

Применительно к заземляющим электродам нас интересуют требования п. 542.2.1:

«Типы, материалы и размеры заземляющих электродов должны обеспечивать коррозионную и необходимую механическую прочность на весь срок службы».

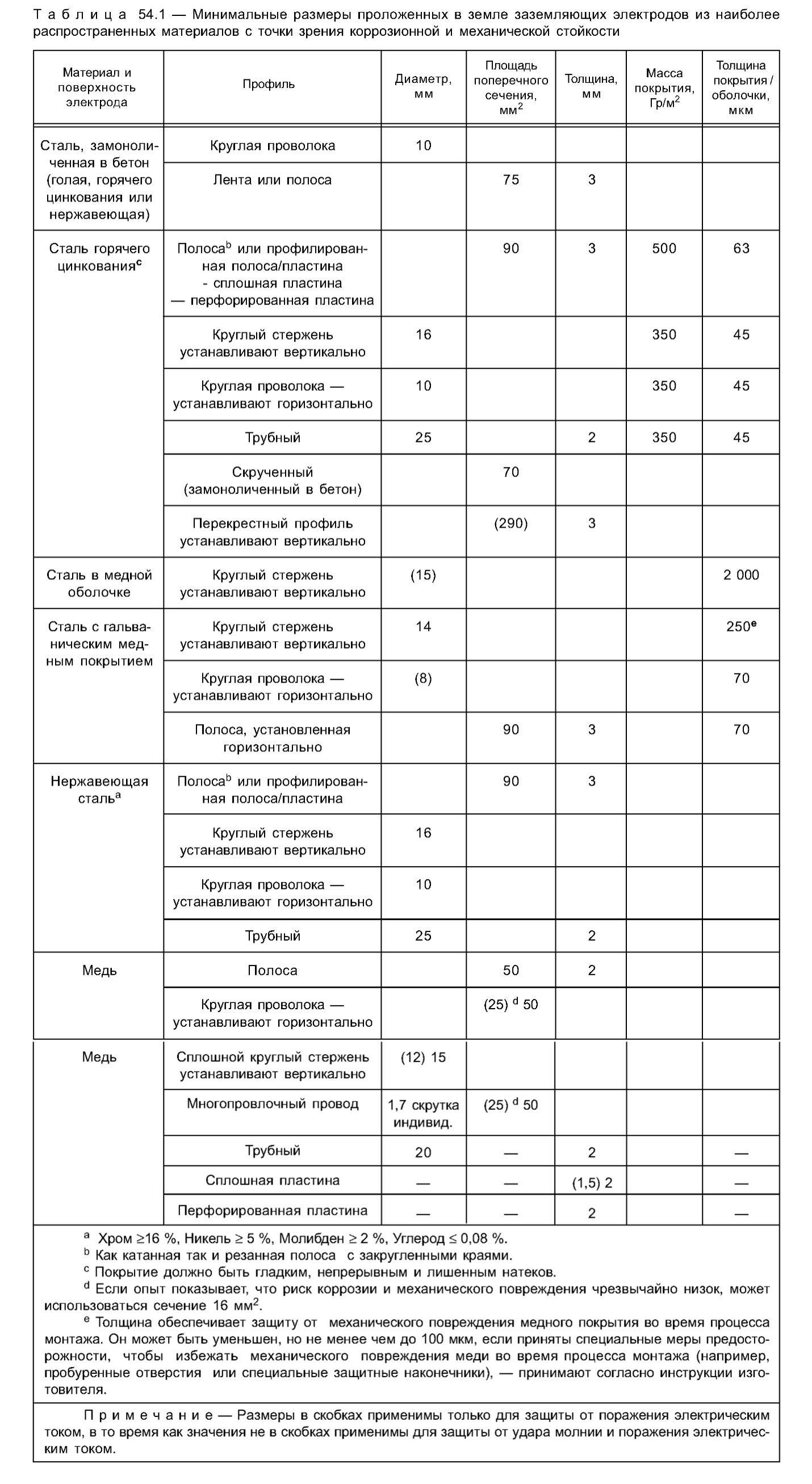

Минимальные размеры заземляющих электродов из наиболее распространенных материалов с точки зрения коррозионной и механической стойкости, проложенных в земле и замоноличенных в бетон, приведены в Таблице 4 (таблица 54.1, ГОСТ Р 50571.5.54-2013 (МЭК 60364-5-54:2011)):

Таблица 4. Минимальные размеры проложенных в земле заземляющих электродов из наиболее распространенных материалов с точки зрения коррозионной и механической стойкости

Требования данного стандарта достаточно полно отражены в Техническом циркуляре, но по сравнению с ним перечень применяемых материалов носит более широкий охват. В стандарте приведены требования к заземлителям, замоноличенным в бетоне (например, для фундаментов сооружений). При этом данный стандарт не ограничивает возможный перечень материалов электродов приведенной таблицей.

ГОСТ Р 58882-2020. Заземляющие устройства. Системы уравнивания потенциалов. Заземлители. Заземляющие проводники. Технические требования

В ГОСТ Р 58882-2020 (введен в действие 1 января 2021 года) приведена информация (Таблица 5), которая полностью дублирует все значения из ПУЭ, что идет вразрез с техническим циркуляром №11/2006, который, как уже упоминалось ранее, разъяснял и уточнял требования главы 1.7, ПУЭ.

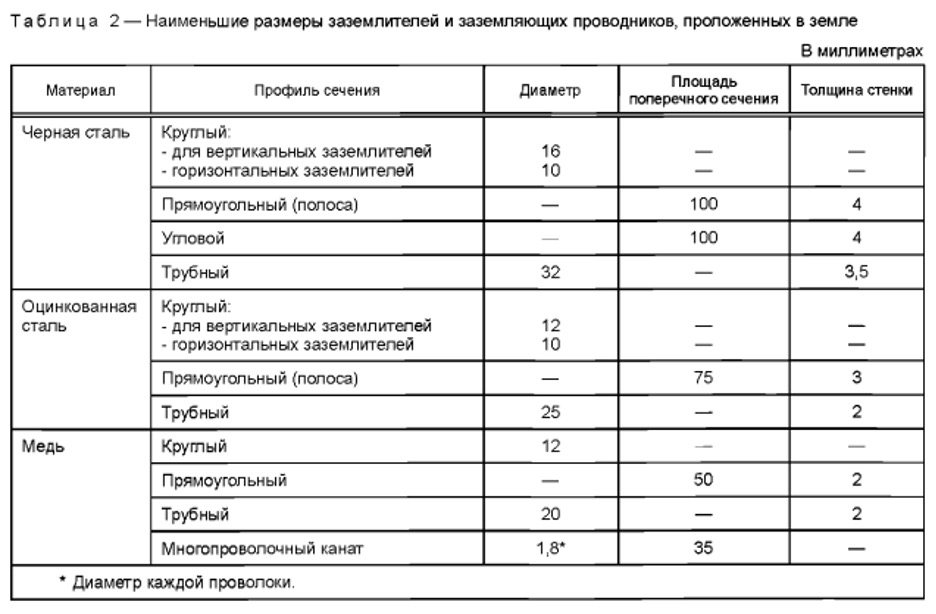

Таблица 5. Наименьшие размеры заземлителей и заземляющих проводников, проложенных в земле

Заключение

Мы рассмотрели основные нормативные документы, которые регламентируют требования к размерам заземлителей и заземляющим проводникам, а также материалам, которые необходимо использовать для их изготовления.

Стоит отметить, что в отраслевых стандартах и стандартах организаций могут быть свои требования к материалу и размерам применяемых заземлителей. Такие стандарты, как правило, предъявляют более жесткие требования к размерам заземлителей и при этом не противоречат приведенным документам.

Заземлители, производимые ООО «ВОЛЬТ-СПБ», соответствуют самым строгим требованиям, предъявляемым как к вертикальным, так и горизонтальным заземлителям.

Типовые глубинные электроды серии «КОБРА» изготавливаются из круглого профиля диаметром 16 мм, что соответствует требованиям Технического циркуляра №11/2006 и ГОСТ Р 50571.5.54-2024 (МЭК 60364-5-54:2021).

Главным элементом конструкции активного соляного электрода серии «УДАВ» является перфорированная металлическая труба круглого сечения, выполненная из материала, соответствующему требованиям, приведенным в таблице 54.1 ГОСТ Р 50571.5.54-2013 и таблице 1 Технического циркуляра №11/2006 от 16.10.2006.

Толщина стенки (4 мм) трубы определена таким образом, чтобы активный соляной электрод серии «УДАВ» соответствовал заявленному сроку службы - не менее 30 лет. Диаметр трубы, равный 60 мм, объясняется необходимостью обеспечить такой запас соляного наполнителя, чтобы значение сопротивления заземлителя оставалось постоянным в течение всего срока его эксплуатации.

Объемный графитовый электрод серии «АСПИД» состоит из металлической перфорированной трубы диаметром 27 мм с толщиной стенки 2 мм. Размеры заземлителя соответствуют всем нормативным документам, которые были рассмотрены в данной статье.
