Пример заземления кабельного колодца связи (ККС)
|
Наименование показателя, ед. изм. |
Значение |
|---|---|
|
Удельное электрическое сопротивление грунта, Ом·м |
130 |
|
Нормируемое сопротивление контура заземления, Ом |
0,5 |
|
Итоговое сопротивление контура заземления, Ом |
0,44 |

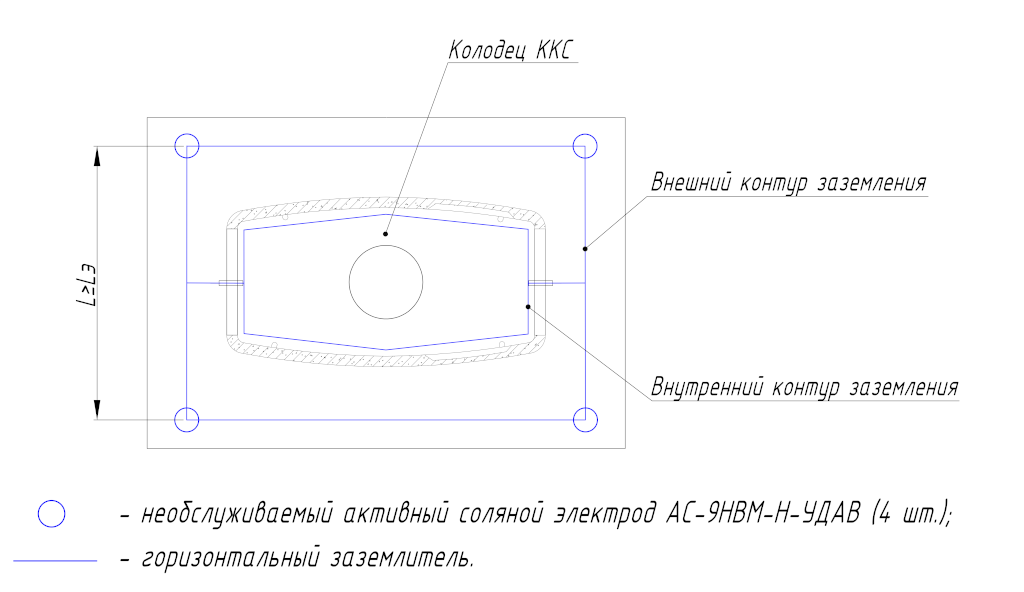

Рис. 1. Схема заземляющего устройства кабельного колодца ККС 5-80, выполненного активными соляными электродами АС-9НВМ-Н-УДАВ
Расчёт необходимого количества активных соляных электродов для заземления кабельного колодца можно выполнить самостоятельно с помощью онлайн-калькулятора.
Обращаем внимание:
-
Для максимально эффективного использования активных соляных электродов минимальное расстояние (L) между ними должно быть больше или равно их длине;
-
Расстояние от активных соляных электродов до фундаментов зданий, сооружений должно составлять не менее 2-х метров.
